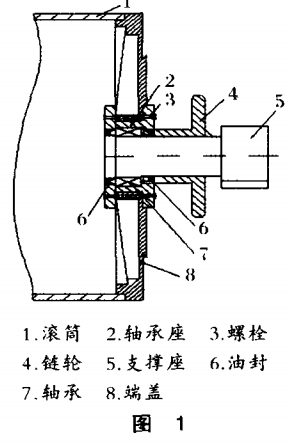

某廠采用三產品重介質工藝，在這套三產品重介回收系統中回收介質的主機設備為磁選機，它的主要參數是：筒體長度為3100mm，槽體寬為3120mm，軸承選型為22324（輕系列），軸承側短節為200mm，結構如圖1。

該滾筒在生產過程中事故率高，維修量大，維修費用高。其主要原因是：由于受鏈輪外形尺寸的限制，軸承注油困難，*終導致軸承缺油而損壞；設備長時間運轉，由于軸承螺栓松動等原因，造成鏈盤側短節與主軸磨損，導致密封圈損壞，這樣介質液就容易從滾筒端蓋進入軸承內部，從而導致軸承損壞，主軸磨損嚴重，*后導致該設備無法使用。

1、改造方案

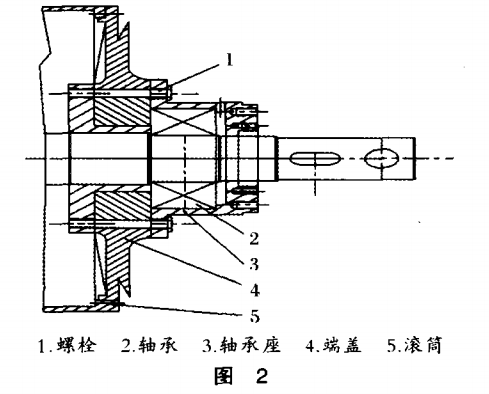

針對這些總理，我廠對該滾筒進行了發行，其結構如圖2，主要有幾點：（1）軸承座移到筒體外側；（2）筒端蓋導料燕尾槽高度由原來的5mm加高至15mm；（3）軸承重新選型為3620（重系列）；（4）鏈盤位置與原來的一側固定使用，調整為兩側都能安裝，方便了在現場調轉滾筒；（5）軸承體端蓋之間距離加長，便于注油。

2、改造效果

通過這一系列的改造，磁選機跟以前比有了很大改善，主要表現為：（1）由于軸承體與端蓋之間的距離加大，方便了軸承注油，解決了軸承缺油問題；（2）筒端導料燕尾槽的高度提高，防止了介質液進入筒內，從而損壞軸承；（3）軸承體的外移及軸承的重新選型，延長了滾筒的使用壽命，節約了滾筒的維修費達20萬元/a；（4）由于以上的改造，大大降低了設備的事故時間，同時也降低了工人的勞動強度。
